Elektrik Süreklilik Testi (PE Koruma İletkeni)
Elektriksel, mekanik ve iş hijyeni ölçümlerinde ulusal standartlara uygun, güvenilir ve belgeli çözümler sunuyoruz.
PE Süreklilik Ölçümü, Kontrol ve Teknik Raporlama
Elektrik süreklilik testi (PE koruma iletkeni sürekliliği), elektrik tesisatında koruma iletkenlerinin ve eş potansiyel bağlantıların elektriksel devamlılığını kontrol etmek amacıyla yapılan direnç ölçümüdür. Kopuk, gevşemiş ya da korozyona uğramış bir PE bağlantısı, arıza anında koruma önlemlerinin beklenen şekilde işlemesini engelleyebilir.
PE süreklilik ölçümü; elektrik panoları, prizlerin koruma kontakları, makine gövdeleri ve eş potansiyel baralar gibi noktalarda, tesisin yapısına göre planlanır. Ölçüm sonucunda yalnızca bağlantı varlığı değil, ölçülen direnç ve bağlantının teknik uygunluğu değerlendirilir.
Bölük Mühendislik, Gebze, Dilovası, Çayırova, Darıca, Kocaeli ve İstanbul’daki işletmeler için koruma iletkeni süreklilik testi, saha kontrolü ve teknik raporlama taleplerini iş kapsamına göre değerlendirir.
Süreklilik Testi Nedir?
PE süreklilik testi nedir? Koruma iletkeninin ilgili iki nokta arasında kesintisiz bir elektriksel yol oluşturup oluşturmadığı, uygun test cihazıyla direnç ölçülerek değerlendirilir. Örneğin ana PE barası ile makinenin iletken gövdesi arasındaki bağlantının durumu kontrol edilebilir.
Elektrik süreklilik testi ile topraklama direnci ölçümü aynı şey değildir. Süreklilik testi koruma iletkeni ve bağlantıların elektriksel devamlılığına odaklanır; topraklama direnci ölçümü ise farklı bir özelliği değerlendirir. Topraklama ölçümü hizmetimiz hakkında ayrıca bilgi alabilirsiniz.
Benzer şekilde çevrim empedansı ölçümü, arıza çevrimi ve koruma düzeninin otomatik açma koşullarıyla ilgilidir; PE süreklilik testi onun yerine geçmez.
Süreklilik Testi Neden Önemlidir?
Koruma iletkeni üzerinde oluşan gevşeklik, kopukluk, oksitlenme veya hatalı bağlantı, arıza anında koruma sisteminin güvenli şekilde çalışmasını engelleyebilir. Bu durum elektrik çarpması ve yangın riski açısından ciddi sonuçlar doğurabilir.
Elektrik süreklilik testi sayesinde:
- Koruma iletkenlerinin bağlantı bütünlüğü doğrulanır
- Eş potansiyel bağlantıların güvenilirliği kontrol edilir
- Gevşek ve oksitli bağlantılar tespit edilebilir
- Topraklama sisteminin güvenilirliğine katkı sağlayan veriler elde edilir
- Diğer testlerin sağlıklı uygulanabilmesi için ön kontrol yapılır
- İSG ve teknik denetim süreçleri için kayıtlı raporlama sağlanır
Süreklilik Testi Nerelerde Yapılır?
Saha uygulamalarında süreklilik testi çoğunlukla aşağıdaki noktalarda yapılır:
- Ana pano ve tali pano PE baraları
- Pano içi PE bağlantıları
- Prizlerin topraklama uçları
- Makine ve metal gövdelerin koruma iletkeni bağlantıları
- Eş potansiyel baralar
- Eş potansiyel bağlantı iletkenleri
- Kritik metal ekipman bağlantıları
Süreklilik Testi Nasıl Yapılır?
Koruma iletkeni süreklilik testi nasıl yapılır? Tesisin durumu ve güvenli çalışma koşulları belirlendikten sonra süreç genel olarak şu şekilde ilerler:
- Ön inceleme: Pano, priz, makine gövdesi ve eş potansiyel bağlantılardaki ölçüm noktaları tespit edilir.
- Güvenli hazırlık: Uygun çalışma yöntemi belirlenir; gerekli durumlarda enerji kesilir, gerilimsizlik doğrulanır ve güvenli izolasyon uygulanır.

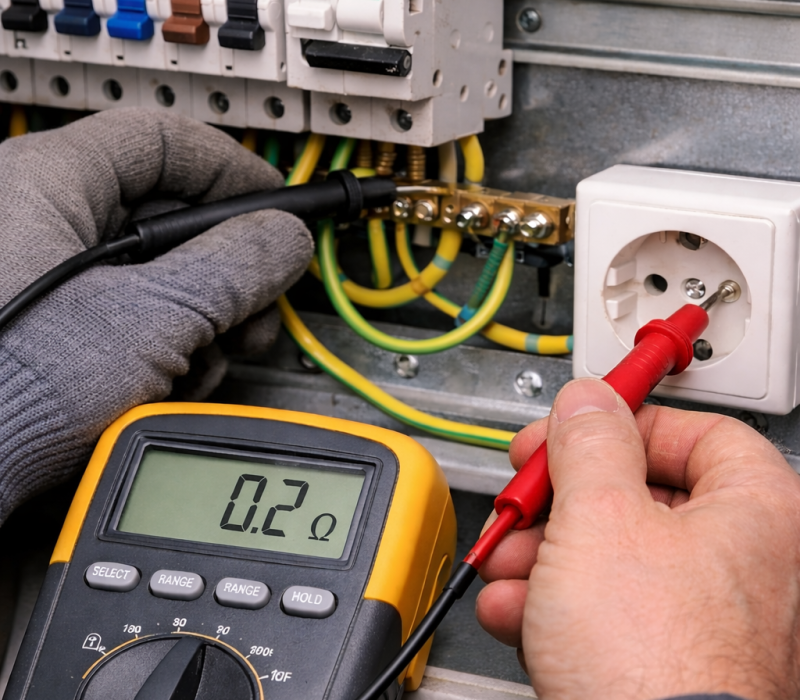

- Ölçüm: Uygun süreklilik test cihazıyla ilgili noktalar arasındaki direnç ölçülür; ölçüm kablolarının direnci ve ölçüm koşulları dikkate alınır.
- Değerlendirme: Sonuç, iletken uzunluğu, kesiti, bağlantı sayısı ve tesisin koruma düzenine göre yorumlanır.
- Raporlama: Ölçüm noktaları, direnç değerleri, bulgular ve gerekli görülen düzeltmeler kayıt altına alınır.
Testin amacı, yalnızca cihazda sesli devamlılık uyarısı almak değil; koruma bağlantısının teknik açıdan güvenilirliğini değerlendirmektir.
Hangi Standartlara ve Mevzuata Göre Yapılır?
PE süreklilik ölçümü hangi standartlara dayanır? Uygulanacak doğrulama yöntemi tesisin özelliklerine ve mevzuat kapsamına göre belirlenir. İlgili başlıca kaynaklar şunlardır:
- TS HD 60364-6 / IEC 60364-6: Alçak gerilim elektrik tesisatlarının doğrulanması; koruma iletkenlerinin sürekliliği ve ilgili testler.
- TS EN 61557-4 / IEC 61557-4: Toprak bağlantısı ve eş potansiyel bağlantı direncini ölçmeye yönelik test donanımının gerekleri.
- Elektrik Tesislerinde Topraklamalar Yönetmeliği: Topraklama ve koruma önlemlerinin muayene, ölçme ve kontrol esasları.
- İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği: Kapsama giren tesisatların periyodik kontrol ve raporlama hükümleri.
Ölçüm yöntemi, test akımı ve kabul kriterleri kullanılan donanımın uygunluğuna, tesisin özelliklerine ve uygulanan standardın ilgili hükümlerine göre belirlenmelidir.
Süreklilik Testi Hangi Kontrollerden Önce Yapılır?
PE süreklilik testi neden diğer elektrik güvenliği testlerinden önce değerlendirilir? Koruma iletkeninin devamlılığı, arıza hâlinde koruma önlemlerinin işleyebilmesi açısından temel bir şarttır. Bu nedenle alçak gerilim tesisatlarının doğrulanmasında koruma iletkeni sürekliliği, diğer ilgili testlerle birlikte ve uygun sırada kontrol edilir.
Özellikle çevrim empedansı ölçümü ve koruma düzeninin değerlendirilmesi öncesinde PE bağlantılarının durumunun bilinmesi önem taşır. Tesisin genel durumu için elektrik iç tesisatı periyodik kontrolü kapsamı ayrıca incelenebilir.
Önemli: Sürekliliğin bulunması, tesisatın bütün elektriksel güvenlik şartlarının sağlandığını tek başına kanıtlamaz.
Raporlama ve Belgeler
Test tamamlandıktan sonra ölçüm sonuçlarını içeren teknik rapor hazırlanır. Raporda genel olarak şu bilgiler yer alır:
- Ölçüm yapılan noktalar
- Direnç değerleri
- Fiziksel bağlantı durumu
- Gözle kontrol bulguları
- Uygunluk değerlendirmesi
- Gerekli görülürse iyileştirme önerileri
Hangi İşletmeler İçin Önemlidir?
Elektrik süreklilik testi özellikle aşağıdaki alanlarda önem taşır:
- Fabrikalar ve üretim tesisleri
- Depolar ve lojistik merkezleri
- AVM ve mağazalar
- Ofis binaları
- Oteller
- Hastaneler
- Okullar
- Şantiyeler
- Çok panolu işletmeler
- Metal gövdeli ekipman kullanılan tesisler
İstanbul’da Süreklilik Testi Hizmeti
Gebze, Kocaeli ve İstanbul’da PE koruma iletkeni süreklilik testi için sanayi tesisleri, fabrikalar, üretim hatları, depolar ve ticari işletmelerin taleplerini değerlendiriyoruz. Test noktaları ve raporlama kapsamı, tesisin elektrik dağıtım yapısına göre planlanır.
Hizmet Verdiğimiz Başlıca Bölgeler
Gebze ve Kocaeli: Gebze, Dilovası, Çayırova, Darıca, İzmit ve Kocaeli’nin diğer ilçeleri.
İstanbul Anadolu Yakası: Tuzla, Pendik, Kartal, Maltepe, Ataşehir, Ümraniye ve diğer ilçeler.
İstanbul Avrupa Yakası: Başakşehir, Esenyurt, Beylikdüzü, Avcılar, Şişli ve diğer ilçeler.
Türkiye’nin başka illerinden gelen talepler, işin kapsamı ve saha organizasyonuna göre ayrıca değerlendirilir. PE süreklilik ölçümü ve teknik rapor teklifi için bize ulaşın.
Neden Bölük Mühendislik?
Elektrik süreklilik testi yalnızca iletkenin bağlı olup olmadığını görmekten ibaret değildir. Ölçülen verinin doğru yorumlanması, fiziksel bağlantıların kontrol edilmesi ve koruma sisteminin bütüncül değerlendirilmesi gerekir.
Hizmet Yaklaşımımız
- Kalibrasyonlu cihazlarla profesyonel ölçüm
- PE ve eş potansiyel bağlantı kontrolleri
- Gözle kontrol ile desteklenen değerlendirme
- Teknik rapor ile kayıt altına alma
- Gerekli durumlarda iyileştirme önerileri
- İstanbul ve çok lokasyonlu yapılarda saha organizasyonu desteği
PE Süreklilik Testi İçin Teklif Alın
PE koruma iletkeni süreklilik testi, saha kontrolü ve teknik raporlama ihtiyaçlarınız için işletmenize özel teklif alın. Gebze, Kocaeli ve İstanbul’da kapsamı birlikte planlayalım.
Sık Sorulan Sorular
PE süreklilik testinde 1 ohm sınırı her yerde geçerli midir?
Hayır. Her tesis ve bağlantı için geçerli tek bir direnç sınırı vermek doğru değildir. Ölçülen değer; iletken uzunluğu, kesiti, malzemesi, bağlantılar ve uygulanacak teknik kriterler dikkate alınarak değerlendirilir.
PE süreklilik testi ile topraklama ölçümü aynı mı?
Hayır. PE sürekliliği koruma iletkenleri ve eş potansiyel bağlantıların devamlılığını, topraklama direnci ölçümü ise topraklama düzeninin başka bir elektriksel özelliğini değerlendirir.
Koruma iletkeni süreklilik testinde elektrik kesilir mi?
Ölçüm yöntemi ve saha koşullarına göre güvenli enerji kesme ve izolasyon gerekli olabilir. Enerjili tesisatta kontrolsüz bağlantı sökme veya test yapılmamalıdır; çalışma uzman personelce planlanır.
Elektrik süreklilik testi hangi noktalarda yapılır?
PE baraları, priz koruma kontakları, makine gövdeleri, metal mahfazalar ve eş potansiyel bağlantılar, tesisin yapısına göre ölçüm noktaları olabilir.
PE süreklilik testi raporunda neler bulunur?
Ölçüm noktaları, kullanılan yöntem, direnç değerleri, teknik bulgular, uygunsuzluklar ve gerekli görülen düzeltici işlemler belirtilir.
PE süreklilik testi fiyatı nasıl belirlenir?
Ölçüm noktası sayısı, tesis büyüklüğü, pano ve ekipman dağılımı, erişim koşulları ve raporlama ihtiyacı fiyatı etkiler. Gebze, Kocaeli ve İstanbul için teklif isteyebilirsiniz.
